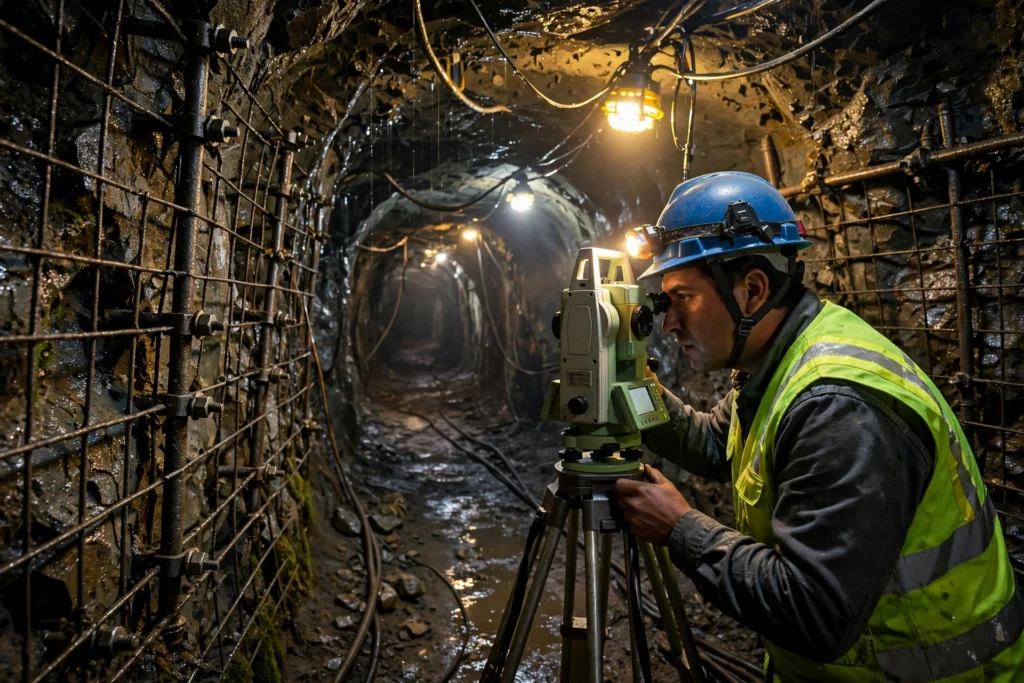

Poligonales Subterráneas
en Interior Mina
¿Han hecho realmente poligonales en minas subterráneas? Sí. Más de 10 años trasladando coordenadas con precisión 1:20,000. No es gabinete. Es frente, rampa y galería real.
+100 km
POLIGONALES
+300
ESTACIONES
<1 por Km
DESVÍOS
1"
POSICIÓN
EXPERIENCIA EN DIFERENTES EMPRESAS MINERAS DEL PERÚ
Poligonales y control topográfico en labores subterráneas, control de avances, replanteo de frentes, control dirección y gradiente en rampas y galerías
Unidad minera CASAPALCA
Control y levantamiento topográfico en interior mina, establecimiento puntos, actualización planos labores
GLENCORE
Control y levantamiento topográfico en interior mina, establecimiento puntos, actualización planos labores
Minera LOS QUENUALES
Control y levantamiento topográfico en interior mina, establecimiento puntos, actualización planos labores
MCEISA
Control y levantamiento topográfico en interior mina, establecimiento puntos, actualización planos labores
Minera ISCAYCRUZ
Control de levantamiento topográfico en interior mina, establecimiento puntos, actualización planos labores
Unidad minera SANTANDER
Poligonales y control topográfico en labores subterráneas, control de avances, replanteo de frentes control de dirección y gradiente en rampas y galerías
Unidad minera TREVALIOptimización del Ciclo de Minado: Control Topográfico de Precisión
¿Su operación está perdiendo rentabilidad por desviaciones en el rumbo, sobre-rotura en frentes o planos desactualizados?
Control y establecimiento de puntos topográficos en interior mina
Control de labores mineras
Replanteo de labores para perforación y voladura
Conexión entre labores (comunicación)
Levantamientos para rampas, galerías, cruceros y chimeneas
Transferencia de coordenadas desde superficie hacia interior mina (plumbing)
Control de avances (diario, semanal)
Control de dirección y gradiente (positiva, negativa, horizontal)
Control de excavaciones y sobre-rotura
Actualización de planos de labores subterráneas (As-Built)
RESULTADO OPERATIVO
Tolerancias de precisión
Desviación máxima en frente: < 10 cm (Evita sobre-rotura).
Control de gradiente: ± 0.5% en rampas principales.
Cierre de poligonal: 1:15,000 (Ajustable según equipo: Estación Total vs. Giroscopo).
Optimización del Ciclo
Reducción de tiempos muertos por replanteos tardíos.
Menor costo de relleno al controlar exactamente el volumen vaciado.
Reducción de Riesgos
Prevención de accidentes por labores ciegas o mal direccionadas.
Comunicación exacta entre turnos y frentes de trabajo.
¿Qué precisión pueden alcanzar? ¿Cómo garantizan que no voy a tener errores acumulados?
Tabla Técnica JEVIL
Precisión angular_________________ 1" a 5" según equipo (Leica Viva TS15 1")
Precisión lineal __________________ 1mm + 1ppm
Cierre poligonal __________________ ≤10"√n angular, ≤1:20,000 lineal en labores principales
Método compensación ____________ Bowditch / Transit y Mínimos Cuadrados cuando corresponde
Tolerancias ______________________ 1:10,000 desarrollo, 1:15,000 preparación, 1:20,000 principal
Distancias _______________________ entre estaciones 30-80m según sección y visibilidad
Número observaciones ____________ Directa e inversa, ida y vuelta, redundantes
Procedimiento verificación _________ Doble orientación, cierre independiente
Control Calidad Topográfico
Verificación de estaciones existentes
Control angular y de distancias
Cierres de poligonales (abierta con control, cerrada)
Detección de errores groseros
Compensación y comprobación independiente
Registro de observaciones y trazabilidad cálculos
Informe de cierre con precisión alcanzada
¿PORQUÉ ELEGIR JEVIL?
Porque la empresa JEVIL SAC conoce las condiciones reales de una mina subterránea
Labores sección reducida
Vibraciones voladura
Largos recorridos >1km
Mala visibilidad
Tránsito equipos (Scoop, Jumbo)
Cambios dirección y gradiente
Presencia agua
Interferencias operativas
Accesos complicados
Polvo
Puntos control deteriorados
Labores activas en producción
¿Necesitas un servicio?
Nuestro equipo de especialistas esta listo para ayudarte
Control topográfico y establecimiento de puntos para labores subterráneas, conexión entre labores, levantamientos rampas, cruceros y chimeneas.
Unidad minera ANTAMINA
